【駐輪場屋根紹介】積雪地、豪雪地から超豪雪地まで対応!CY-HFK型

202011_cyhfk-shokai_main

マンションなどの集合住宅や商業施設、学校、公共施設などにある自転車を雨・風・雪から守る駐輪場の屋根。ダイケンは駐輪場屋根における製造・販売でトップメーカーです。

そんな駐輪場屋根のトップメーカー「ダイケン」の新製品「駐輪場屋根 サイクルロビー CY-HFK型」をご紹介します。

CY-HFKは箱型角柱とフラット屋根が特長のデザインで、屋根の材質はスチール屋根の1種類のみ。
間口柱ピッチは2450・2800mmの2サイズ、奥行柱ピッチは1800・2000mmの2サイズ。奥行柱ピッチ1800mmタイプは積雪量に応じて、通常地型・積雪地型・豪雪地型・超豪雪地型の4種類から選べます。また、1スパンだけの単独設置タイプもあります。胴縁は1段壁、2段壁、壁無し[特注対応]の3種類から選べます。

【 目 次 】




自転車ラックの見積り価格をWEBサイト上でシミュレーションできる簡易見積りシステム
「みつもりダイちゃん」公開中!会員登録不要&無料!blog_daichan_baner_202011


駐輪場リニューアル改修工事のご相談を受付けています。お気軽にお問い合わせください



「駐輪場屋根 CY-HFK型」製品概要について

  • 柱は箱型角柱、屋根形状はフラット屋根。
  • 基礎は埋込式。ベース式は特注対応。
  • 柱はスチール製。屋根の材質はスチール屋根の1種類のみ。
  • スチール角波屋根は「不燃認定番号:NM-8697」を取得。
  • 車止めは標準装備。
  • 軒樋・立樋はオプション。
  • 静音タイプの設定はありません。

202011_cyhfk-kurumadome▲車止めは標準装備



「駐輪場屋根 CY-HFK型」サイズ展開について

間口柱ピッチは2450・2800mmの2サイズ、奥行柱ピッチは1800・2000mmの2サイズ。また、1スパンだけの単独設置タイプもあります。

▼奥行柱ピッチ1800mmタイプについて
積雪量に応じて、通常地型・積雪地型・豪雪地型・超豪雪地型の4種類があります。
新ラインアップの超豪雪地型は積雪荷重6000N/㎡・耐積雪量200cm相当 まで対応可能です。
※写真は通常地型・1段壁仕様

202011_cyhfk-1dan

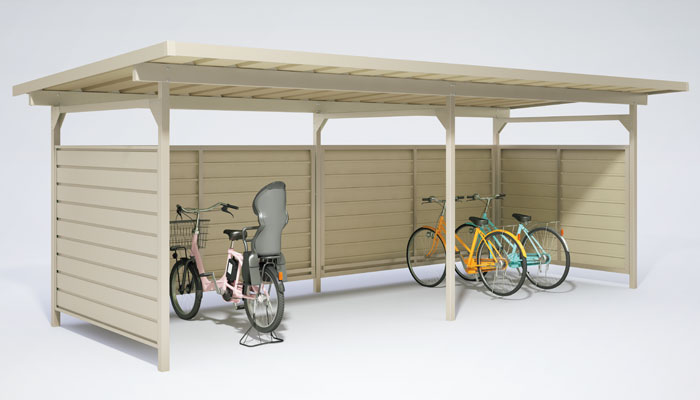

▼奥行柱ピッチ2000mmタイプについて
積雪量に応じて、通常地型・積雪地型の2種類があります。
※写真は通常地型・2段壁仕様
202011_cyhfk-2dan

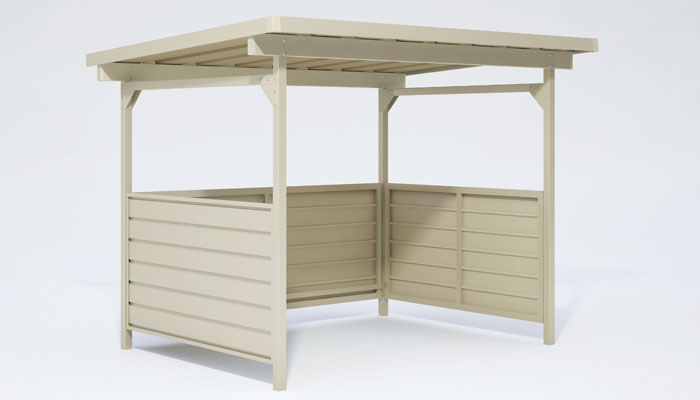

▼単独設置タイプについて
1スパンだけの1棟タイプ。連結はできません。

202011_cylfk-1span



「駐輪場屋根 CY-HFK型」胴縁について

胴縁は1段壁、2段壁、壁無し[特注対応]の3種類から選べます。

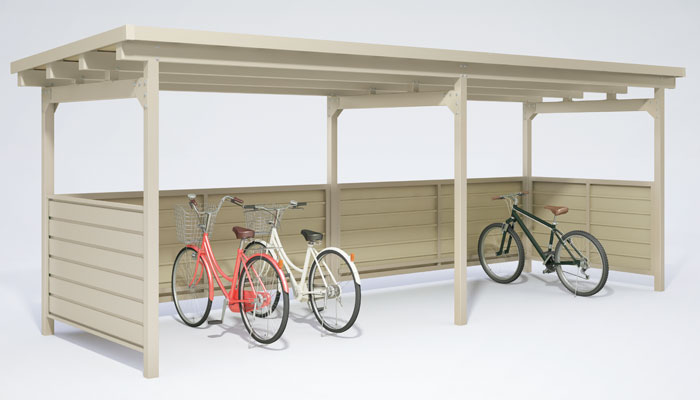

▼1段壁

202011_cyhfk-gousetu

▼2段壁

202011_cyhfk-2dan

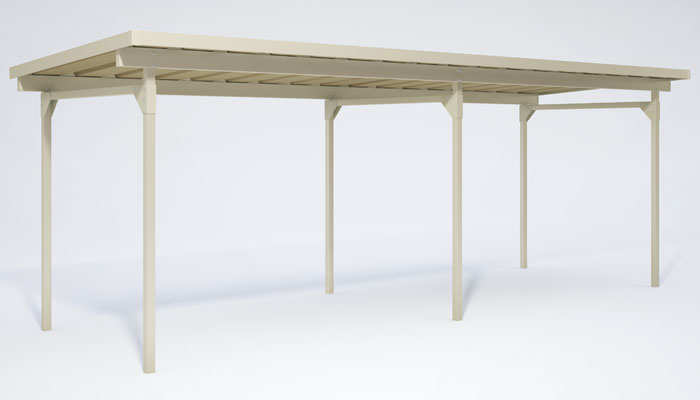

▼壁無し[特注対応]
202011_cyhfk-kabenashi



「駐輪場屋根 CY-HFK型」バリエーションについて

設置場所や用途に応じて、下記のバリエーションがあります。
両面型タイプの「CY-HFKT型」、合掌型タイプの「CY-HFKW型」。ハイルーフタイプは特注で対応します。

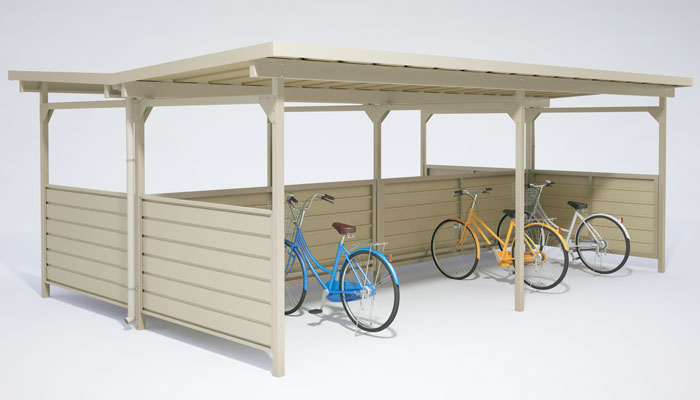

▼両面型タイプの「CY-HFKT型」

202011_cyhfkt

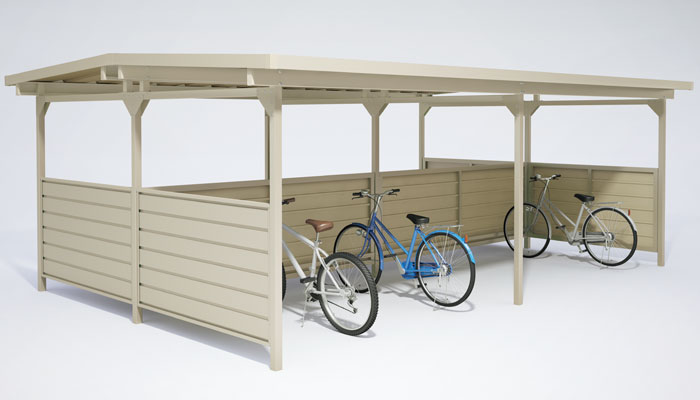

▼合掌型タイプの「CY-HFKW型」

202011_cyhfkw



「駐輪場屋根 CY-HFK型」オプションについて

取付けられるオプションは照明器と立樋があります。

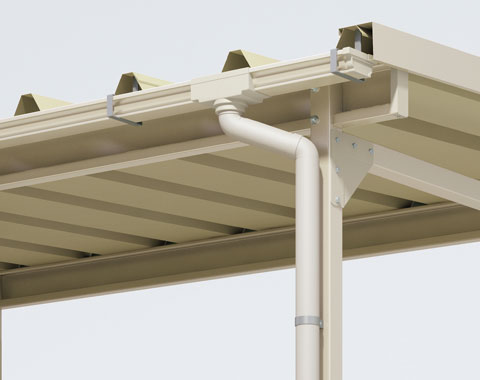

▼立樋

202011_hfk-adt



駐輪場屋根 サイクルロビー CY-HFK型のまとめ

箱型角柱とフラット屋根が特長のデザインで、屋根の材質はスチール屋根の1種類のみ。
間口柱ピッチは2450・2800mmの2サイズ、奥行柱ピッチは1800・2000mmの2サイズ。奥行柱ピッチ1800mmタイプは積雪量に応じて、通常地型・積雪地型・豪雪地型・超豪雪地型の4種類があります。
また、1スパンだけの単独設置タイプもあります。胴縁は1段壁、2段壁、壁無し[特注対応]の3種類から選べます。

バリエーションは、両面型タイプの「CY-HFKT型」、合掌型タイプの「CY-HFKW型」、ハイルーフタイプは特注で対応します。
取付けられるオプションは照明器と立樋があります。
ダイケンホームページで、製品カタログの閲覧やCADデータのダウンロードができます。
