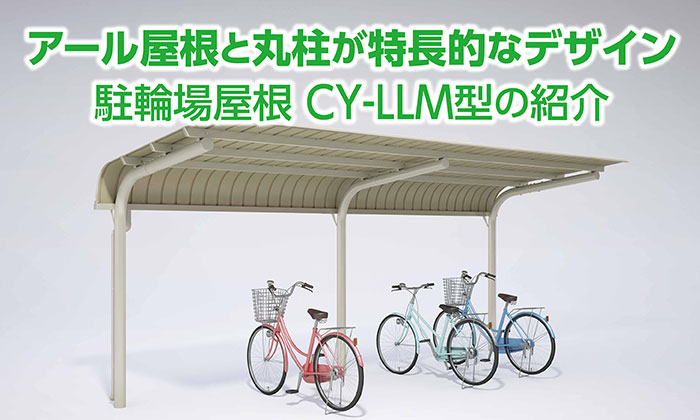

アール屋根と丸柱が特長的なデザイン！駐輪場屋根CY-LLM型の紹介

マンションなどの集合住宅や商業施設、学校、公共施設などにある自転車を雨・風・雪から守る駐輪場の屋根。ダイケンは駐輪場屋根における製造・販売でトップメーカーです。

そんな駐輪場屋根のトップメーカー「ダイケン」の新製品「駐輪場屋根 サイクルロビー CY-LLM型」をご紹介します。

CY-LLM型は丸柱とアール屋根が特長のデザインで、屋根の材質はスチール屋根・アルミ屋根・静音タイプ（スチール・アルミ）の3種類。間口サイズは5サイズあるので、現場の納まりに合わせて、基準型と連結型でそれぞれ最適な間口サイズを組み合わせて選べます。奥行は2000mm・2450mm・2650mmの3サイズがあり、設置場所や収納する自転車に応じて選べます。



｢駐輪場屋根 CY-LLM型｣製品概要について

• 柱は片支持丸柱、屋根形状は後アール屋根。
• 基礎は埋込式とベース式のいずれかを選択。
• 柱はスチール製。屋根の材質はスチール屋根・アルミ屋根・静音タイプ（スチール・アルミ）の3種類。
• スチール角波屋根は「不燃認定番号：NM-8697」、アルミ角波屋根は「不燃認定番号：NM-8597」を取得。
• 軒樋は標準装備。立樋は基準型には標準装備、連結型を設置する際に必要。



---

自転車ラックの見積り価格をWEBサイト上でシミュレーションできる簡易見積りシステム
「みつもりダイちゃん」公開中！会員登録不要＆無料！

---

駐輪場リニューアル改修工事のご相談を受付けています。お気軽にお問い合わせください。

---

▼お気軽にご相談ください！▼



｢駐輪場屋根 CY-LLM型｣サイズ展開について

間口サイズは5サイズあるので、現場の納まりに合わせて、基準型と連結型でそれぞれ最適な間口サイズを組み合わせて選べます。奥行は2000mm・2450mm・2650mmの3サイズがあり、設置場所や収納する自転車に応じて選べます。

↑スタンダードな奥行2000mmタイプ

間口2400㎜タイプは基礎コンクリートのサイズを変えることで積雪1200N/㎡、風速38m/sに対応可能です。

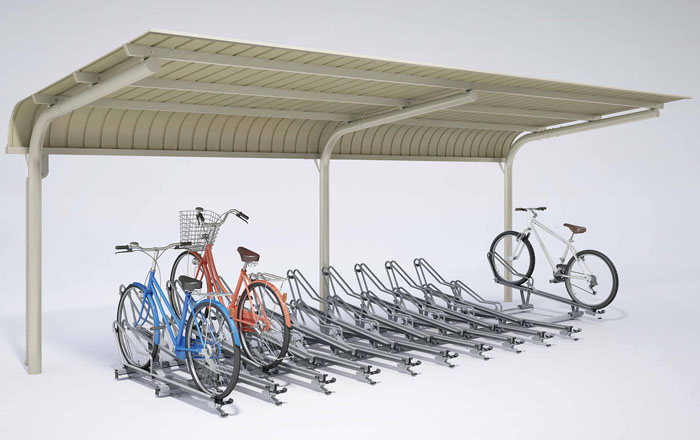

↑スライドラック設置や大型バイク駐車に適した奥行2450mmタイプ



↑全長の長い3人乗り電動自転車用ラックが屋根下に収納できる奥行2650mmタイプ



｢駐輪場屋根 CY-LLM型｣バリエーションについて

設置場所や用途に応じて、下記のバリエーションがあります。

↑2段式自転車ラックがきれいに収まるハイルーフタイプ



↑駐輪場屋根2台と専用部品を背中合わせで設置する両面タイプ

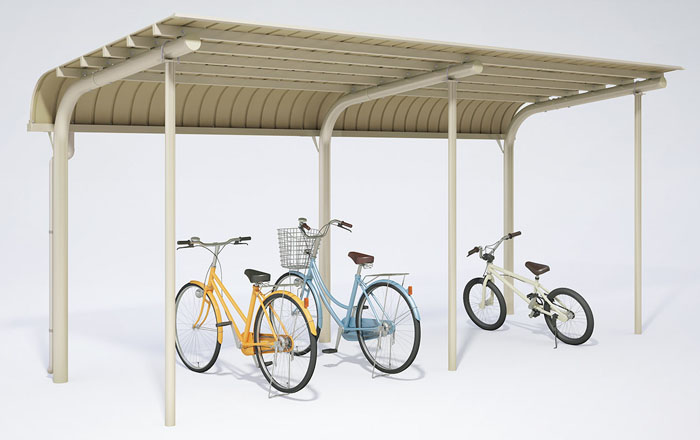

↑支柱を追加し耐雪母屋部材により強度がアップした積雪地型タイプ



駐輪場屋根 静音タイプについて

降雨時に駐輪場の屋根に雨音が当たり、気になることはありませんか？

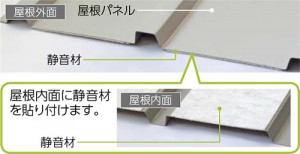

ダイケンの静音ルーフはスチール板またはアルミ板の屋根パネル内面に、不織布に制振性の高い樹脂を含有させたシートを部分的に貼り付けることで雨による振動を抑え、音質を変えることにより雨音を低減させます。



｢駐輪場屋根 CY-LLM型｣オプションについて

雨・風から自転車をガードできる背面・側面胴縁や車止め、立樋、照明器。
さらに、積雪時の梁の先端下がりや強風時の屋根のバタつきを抑える、後付け出来る前支柱があります。

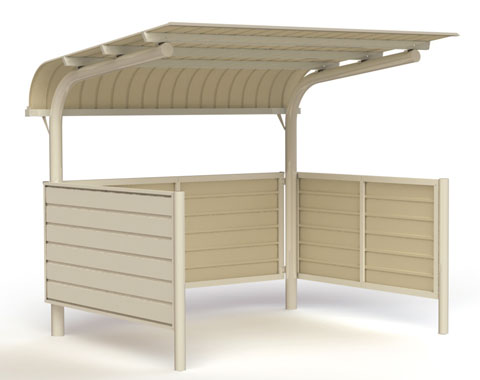

↑背面・側面胴縁を取付けた状態



駐輪場屋根 サイクルロビー CY-LLM型のまとめ

丸柱とアール屋根が特長のデザインで、屋根の材質はスチール屋根・アルミ屋根・静音タイプ（スチール・アルミ）の3種類。
間口サイズは5サイズあるので、現場の納まりに合わせて、基準型と連結型でそれぞれ最適な間口サイズを組み合わせて選べます。奥行は2000mm・2450mm・2650mmの3サイズがあり、設置場所や収納する自転車に応じて選べます。



バリエーションは2段式自転車ラック用のハイルーフタイプや背中合わせで設置する両面タイプ、支柱を追加し耐雪母屋部材により強度がアップした積雪地型タイプなどのバリエーションがあります。
オプションも胴縁や車止め、照明器、前支柱などがあります。



自転車ラック見積りシステムについて

自転車ラック（駐輪ラック）の価格や設置台数がWEBサイト上でシミュレーションできる簡易見積りシステム「みつもりダイちゃん」は会員登録不要＆無料でお使いいただけます。
設置スペースさえ把握していれば、ご自身で簡単に見積りができます。ぜひ、ご利用ください。

マンション駐輪場の改修工事でお悩みならダイケンへ

新築物件だけでなく、既存マンションの駐輪場リニューアル改修工事のご相談を受付けています。豊富な商品ラインアップで、設置場所や条件、予算に応じてお客様に最適なご提案をいたします。お気軽にお問い合わせください。

設計事務所のみなさまへ ～作図や積算見積りをお手伝いいたします～

ダイケンでは、お忙しい設計事務所ご担当者様の設計に協力させていただいております。
自転車ラック、駐輪場屋根、内外装ルーバー、懸垂幕装置〈一例〉など弊社製品の作図協力や積算見積りのお手伝いをいたします。
作図や積算についてのお悩みやお困り事がありましたら、お問い合わせください。

---

ダイケンホームページで、製品カタログの閲覧やCADデータのダウンロードができます。
