天井点検口・壁点検口〈スリム目地タイプ〉の
おすすめをご紹介!


天井裏・壁内等の配管・配線の点検や、構造体の確認をするために必要となる点検口。点検口は、外枠・内枠で構成され、蓋となる内枠には周囲と同じ仕上材をはめ込み施工します。その場合、「仕上材と点検口の境目」に「点検口の枠がある」のが標準的な納まりとなります。一般的には「額縁タイプ」と呼ばれています。

しかし、デザイナーズ マンションのエントランス等を設計される方から「点検口の枠をなるべく目立たなくしたい」という、意匠性を気にするお声をいただくことがあります。そんな場合におすすめしているのが、スリムな「目地タイプ」の点検口です。
目地タイプ
とは、内枠・外枠の見付幅を細くした点検口です。この目地タイプであれば、天井面や壁面のデザイン性を極力損なうことなく、目立たない点検口を取り付けることができます。
今回はそんな「目地タイプ」の天井点検口・壁点検口をご紹介します。

(公開:2021年6月28日)

↓ 〈 点検口・フロア換気口 カタログ 〉 公開中 ↓





▼お気軽にご相談ください!

設計事務所のみなさまへリンクバナー



【 目 次 】

天井点検口[ シーリングハッチ ]〈スリム目地タイプ〉のおすすめ

壁点検口〈スリム目地タイプ〉のおすすめ

ダイケン 点検口 よくあるお問い合わせ

天井点検口・壁点検口〈スリム目地タイプ〉のおすすめをご紹介 まとめ



■天井点検口[ シーリングハッチ ]〈スリム目地タイプ〉のおすすめ


天井点検口[ シーリングハッチ]目地タイプ CMJ2型 / 目地幅6mm

デザイン・施工性に優れたタイプです。

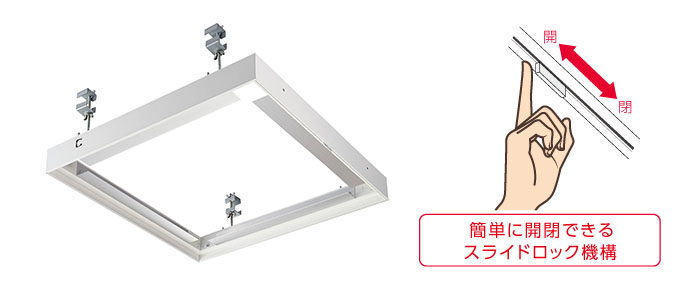

ポイントは、目地のスリムさを損なうことなく設計された「スライドロック機構」です。工具を用いることなく、指のスライドのみで開閉ができます。
枠の材質はアルミ製です。色はシルバー。点検口サイズは「300角、450角、600角」の3サイズをラインアップ。

その他ポイント

①外枠に小さな額縁があるため天井材の切断面と外枠の隙間を調整する手間がなく、簡単に取り付けが可能です。

waku0628

公共建築認定品一般社団法人 公共建築協会の認定を受けています。

③鋼製下地・木下地 対応です。

特注寸法(開口301×301~604×604mm)に対応できます。
→最寄りの当社営業所にお問い合わせください





天井点検口[シーリングハッチ] 目地タイプ CMJ型 / 目地幅6mm

CMJ0628

スリムさを追求し「目地幅6mm」を実現した天井点検口です。鍵で施錠・解錠するタイプ(錠付タイプ:シリンダー錠&キー)か、錠無しの簡易ロックタイプ(コインロック機構)かの選択ができます。
枠の材質はアルミ製です。色は「シルバー・ホワイト・ブラック」。点検口サイズは「300角、450角、600角」の3サイズを各色ラインアップ。

その他ポイント

①外枠に小さな額縁があるため天井材の切断面と外枠の隙間を調整する手間がなく、簡単に取り付けが可能です。

waku0628

公共建築認定品一般社団法人 公共建築協会の認定を受けています。

③鋼製下地・木下地 対応です。

特注寸法(開口301×301以上1001×1001または 604×1204mm 以下/ブラックは 301×301~604×604mm)に対応できます。
→最寄りの当社営業所にお問い合わせください





■壁点検口〈スリム目地タイプ〉のおすすめ

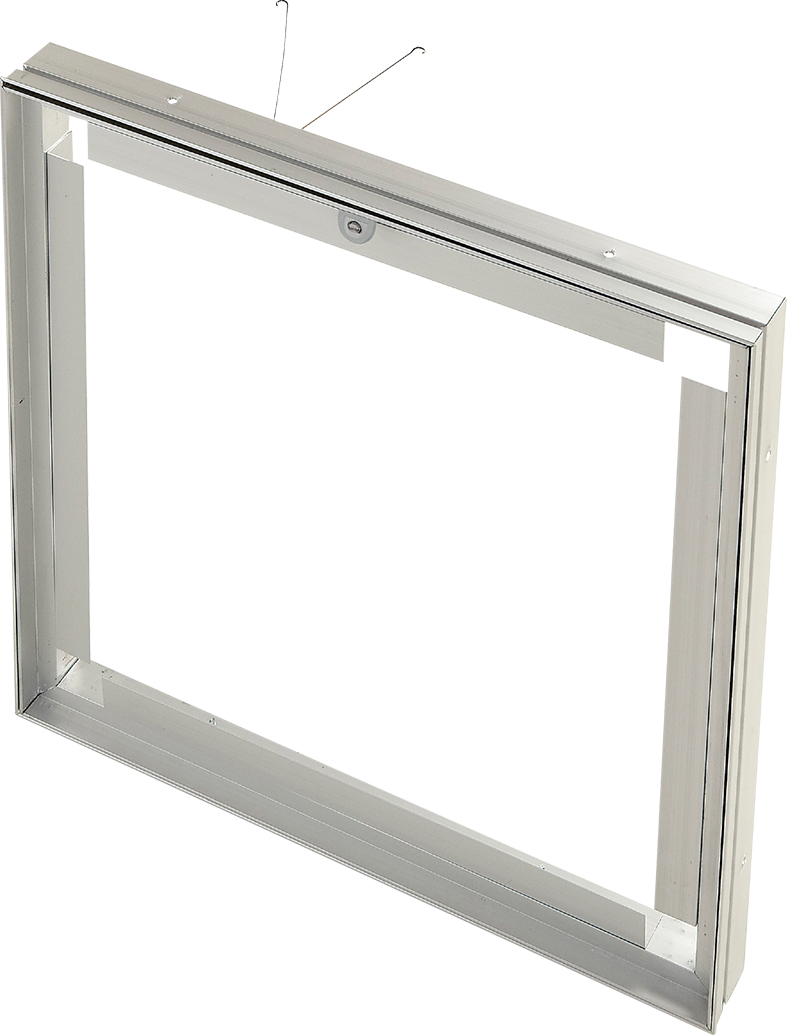

壁点検口 目地タイプ WM型 / 目地幅6.1mm

スリムさを追求し「目地幅6.1mm」を実現した壁点検口です。
枠の材質はアルミ製です。色はシルバー・ホワイト。点検口サイズは「200角、250角、300角、450角」の4サイズをラインアップ。点検口のロックは「コインロック機構」を採用しています。

その他ポイント

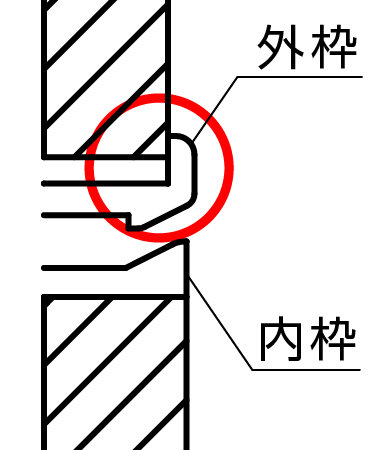

①外枠に小さな額縁があるため壁材の切断面と外枠の隙間を調整する手間がなく、簡単に取り付けが可能です。



コインロック式です。コインロックを回すだけで、内枠が前に浮き出します。取手不要で簡単に内枠を開けることができます。

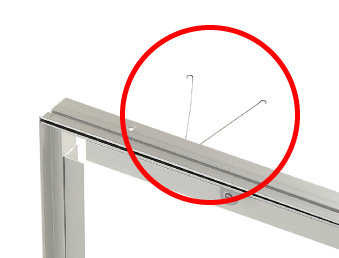

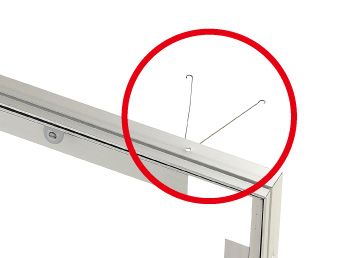

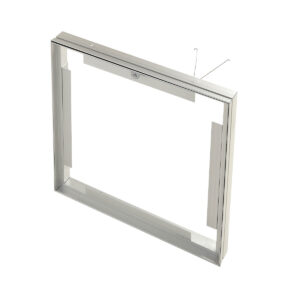

③内枠の脱落を防止する「ロック スプリング付き」です。

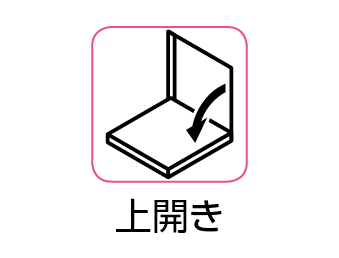

④木ねじ止・上開き仕様です。

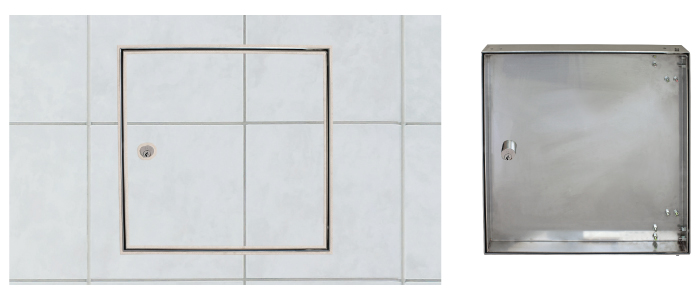

壁点検口 ステンレス目地タイプ WMS型 / 目地幅11mm

wms0628

20kgまでの重量のあるタイル仕上げに適した「ステンレス(SUS304)製」の壁点検口です。鍵は、防犯性の高いディンプルキーを標準採用した錠付仕様です。
点検口サイズは「300角、450角」の2サイズをラインアップ。

その他ポイント

①高耐久ステンレス SUS304製。

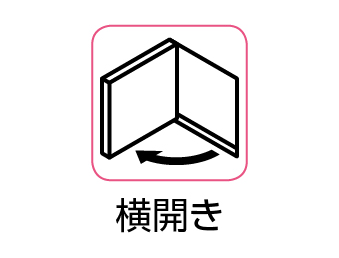

横開き仕様です。左右のどちらの向きでも1台で施工時に対応します。軸式は、蝶番を使用しない「軸回転構造」を採用しました。

特注寸法(外枠外300×300~600×600mm)に対応できます。
→最寄りの当社営業所にお問い合わせください



▼お気軽にご相談ください!

設計事務所のみなさまへリンクバナー





■ダイケン 点検口 よくあるお問い合わせ


Q1.販売から施工まで行っていただけますか?

A. 当社は一般の方への直接の販売は行っておりません。また、施工工事・メンテナンスも対応しておりません。ご購入・取り付け工事は、最寄りの施工業者や建築金物(内装建材)取り扱いの販売店をご利用ください。



Q2.防火性能はありますか?

A. 防火性能はございません。



Q3.点検口の施工方法が知りたいです。

A. 無料で施工要領書を公開しています。→ご確認はコチラ

また、例として天井点検口の取り付け動画もご用意しております↓



Q4.CAD図面はありますか?

A. 無料でダウンロード可能です。→ダウンロードはコチラ
※圧縮データ(ZIP/lzh)でご用意しております。解凍ソフトを別途パソコンにインストールしてください。







■天井点検口・壁点検口〈スリム目地タイプ〉のおすすめをご紹介 まとめ


デザイナーズ マンションのエントランス等のデザイン性を極力損なうことなく、天井・壁等に点検口を取り付ける場合は、点検口の内枠・外枠の見付幅を細くした「目地タイプ」の点検口がおすすめです。今回はダイケンの点検口〈目地タイプ〉を4種類ご紹介しました。



天井点検口[シーリングハッチ]〈目地タイプ〉
CMJ2型 /目地幅6mm:アルミ製。デザイン・施工性に優れたタイプです。指で簡単に開閉できる「スライドロック機構」を採用。

CMJ型 /目地幅6mm:アルミ製。鍵で施錠・解錠するタイプ(錠付タイプ:シリンダー錠&キー)か、錠無しの簡易ロックタイプ(コインロック機構)かの選択ができます。



壁点検口〈目地タイプ〉
WM型 /目地幅6.1mm:アルミ製。上開き仕様。コインロック式。サイズは200角、250角、300角、450角の4種類をラインアップ。

WMS型 /目地幅11mm:高耐久のステンレス SUS304製。横開き仕様。20kgまでの重量のあるタイル仕上げに対応。鍵は、防犯性の高いディンプルキーを標準採用した錠付仕様です。

いかがでしたでしょうか?こだわりの内装に目立たない点検口を取り付けたい場合は、是非 点検口の〈目地タイプ〉をご検討ください!
