床点検口アンダーハッチ【防水・防臭タイプ】ご紹介

（公開：2023年2月21日）

ダイケン床点検口アンダーハッチ防水・防臭タイプについて

4点ボルト固定とパッキンゴムにより防水・防臭効果を高めた床点検口。
点検口内が電気設備などの防水性を必要とする場所や、床下からの臭いを防ぎたい場所に最適な防水・防臭タイプの床点検口です。





▼お気軽にご相談ください！▼



上部のパッキンにより、内部に水が溜まりにくい上部止水式 FWP型シリーズ

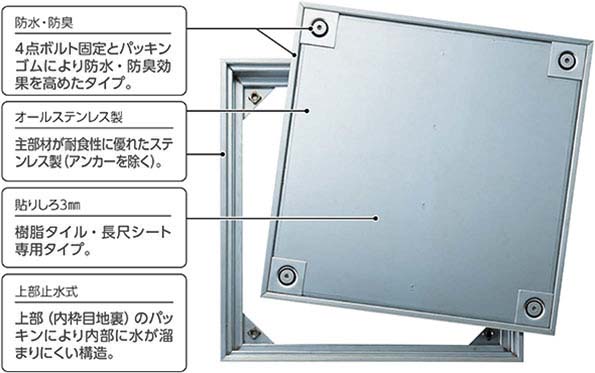

■ 樹脂タイル専用でステンレス目地の上部止水式 FWPP型

パッキンゴムが上部（内枠目地裏）にあるため、内部に水が溜まりにくい上部止水式【ダイケンオリジナル】。4点ボルト固定とパッキンゴムにより防水・防臭効果を高めています。公共建築認定品。
樹脂タイル・長尺シート専用タイプで、貼りしろは3㎜。

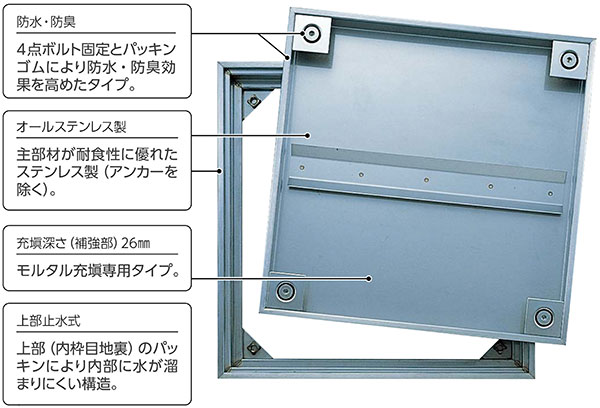

■ モルタル専用でステンレス目地の上部止水式 FWP2型

4点ボルト固定とパッキンゴムにより防水・防臭効果を高めています。パッキンゴムが上部（内枠目地裏）にあるため、内部に水が溜まりにくい上部止水式【ダイケンオリジナル】。公共建築認定品。
モルタル充塡専用タイプで、充塡深さ（補強部）26㎜。

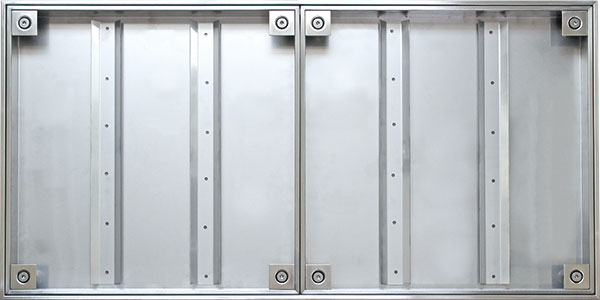

▼FWP2型は600×1179mmまでの大型サイズに対応▼

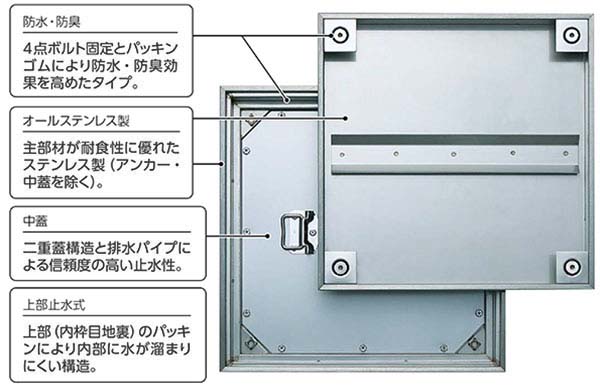

■ 信頼度の高い止水性の二重蓋タイプ FWPH2型

二重蓋構造と排水パイプによる信頼度の高い止水性。パッキンゴムが上部（内枠目地裏）にあるため、内部に水が溜まりにくい上部止水式【ダイケンオリジナル】。4点ボルト固定とパッキンゴムにより防水・防臭効果を高めています。公共建築認定品。
モルタル充塡専用タイプ。充塡深さ（補強部）26㎜。

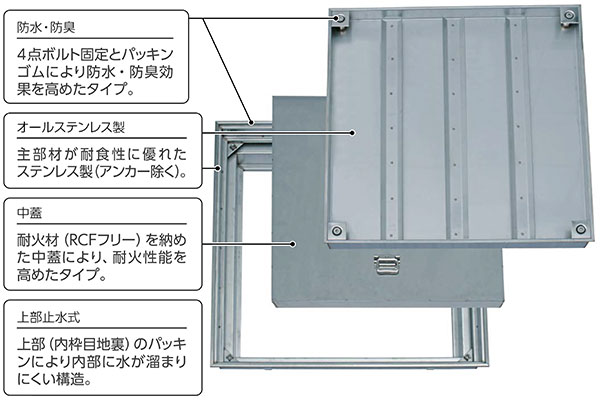

■ 耐火材付き防水・防臭二重蓋タイプ FWPT2型

耐火材（RCFフリー）を納めた中蓋により、耐火性能を高めたタイプ。パッキンゴムが上部（内枠目地裏）にあるため、内部に水が溜まりにくい上部止水式【ダイケンオリジナル】。4点ボルト固定とパッキンゴムにより防水・防臭効果を高めています。
モルタル充塡専用タイプ。充塡深さ（補強部）26㎜。



---

▼お気軽にご相談ください！▼



蓋の下部で止水する下部止水式 FSMPD型シリーズ

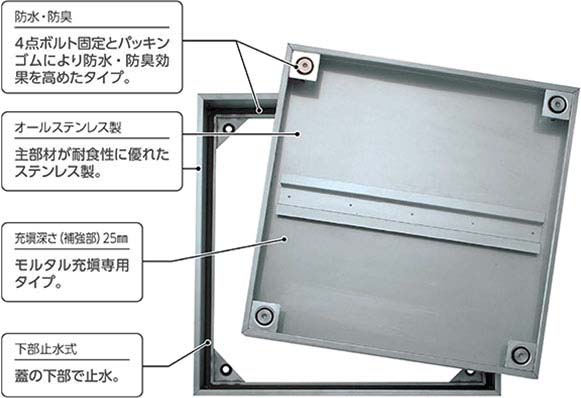

■ モルタル専用でステンレス目地の下部止水式 FSMPD型

蓋の下部で止水する下部止水式。4点ボルト固定とパッキンゴムにより防水・防臭効果を高めています。引き上げハンドル付タイプと無しタイプがあります。
モルタル充塡専用タイプ。充塡深さ（補強部）25㎜。

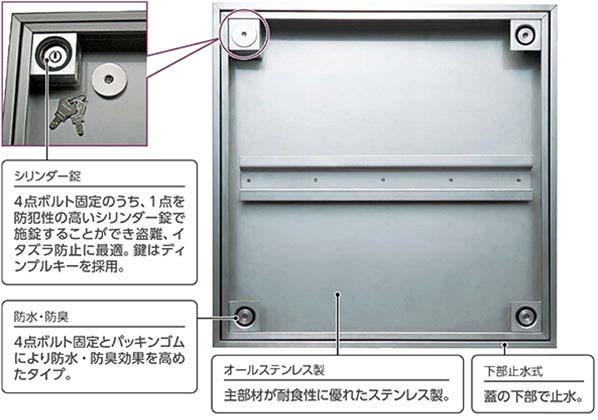

■ 防犯性の高いシリンダー錠付 FSMPDK型

蓋の下部で止水する下部止水式。4点ボルト固定とパッキンゴムにより防水・防臭効果を高めています。
4点ボルト固定のうち、1点を防犯性の高いシリンダー錠で施錠することができ、盗難やイタズラ防止に最適。鍵はディンプルキーを採用。

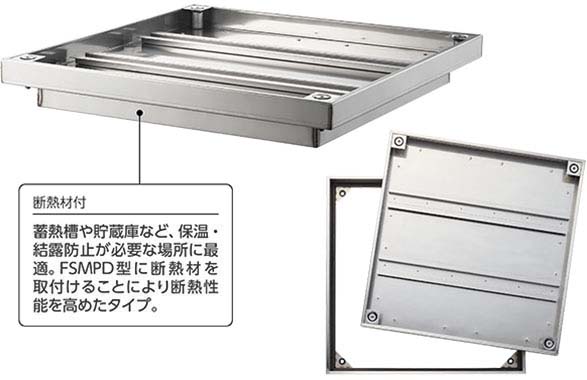

■ ステンレス目地で断熱材付タイプの床点検口 FSMPDD型

FSMPD型に断熱材を取付けることにより断熱性能を高めたタイプ。
蓄熱槽や貯蔵庫など、保温・結露防止が必要な場所に最適。

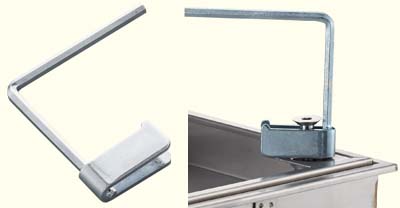

【オプション】引き上げハンドルについて

ふたを持ち上げるための【オプション】引き上げハンドル。
ボルト頭に引っかけて持ち上げます。引き上げハンドルはボルトを締めたり緩めたりする際に使用する六角レンチ（呼び6）の代わりとなります。



---

▼お気軽にご相談ください！▼





床点検口 枠打込み用 型枠セット【受注生産品】

型枠職人以外でも型枠パネルを容易に組み立てることができる「スチール製の床点検口専用型枠」。
工期の短縮や職人の手間を軽減します。適応コンクリートスラブ厚：130mm～250mm。
床点検口とセット販売。FSMPD型・FSMPDK型・FSMPDD型に対応。





---

ダイケンホームページで、製品カタログの閲覧やCADデータのダウンロードができます。











設計事務所のみなさまへ ～作図や積算見積りをお手伝いいたします～

ダイケンでは、お忙しい設計事務所ご担当者様の設計に協力させていただいております。
自転車ラック、駐輪場屋根、内外装ルーバー、懸垂幕装置〈一例〉など弊社製品の作図協力や積算見積りのお手伝いをいたします。
作図や積算についてのお悩みやお困り事がありましたら、お問い合わせください。
